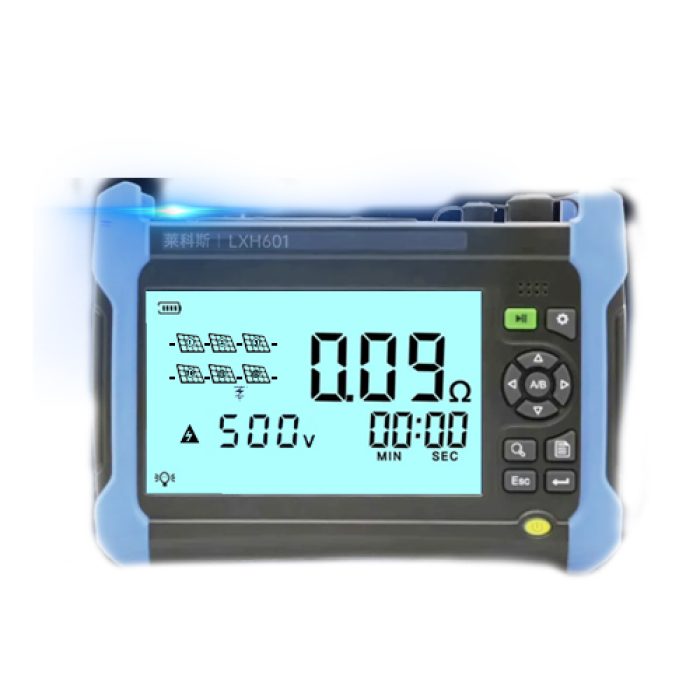

LX-H601絕緣電阻綜合測試儀應用于光伏電站系統的電氣安全測試與高壓電力設備的絕緣測試，整機涵蓋電壓電流測試、連續性接地測試、極性測試、Voc、Lsc、絕緣測試、絕緣故障定位、接地測試等。
LX-H601光伏系統安全測試可有效檢測因?yàn)殚L(zhǎng)期暴露在室外環境中，易受到潮濕、灰塵等因素影響，導致絕緣性能下降。定期進行絕緣電阻測試可以及時發現潛在的絕緣故障，防止漏電、短路等安全事故的發生，確保系統安全運行。
LX-H601光伏系統安全測試可以精確定位到光伏系統中的絕緣故障點，如電纜破損、接線盒滲水等。這有助于運維人員快速進行維修或更換，減少系統停機時間。絕緣電阻測試結果是評估光伏系統整體狀態的重要指標之一。通過對比不同時間段的測試數據，可以分析系統的絕緣性能變化趨勢，為系統的維護和優化提供依據。

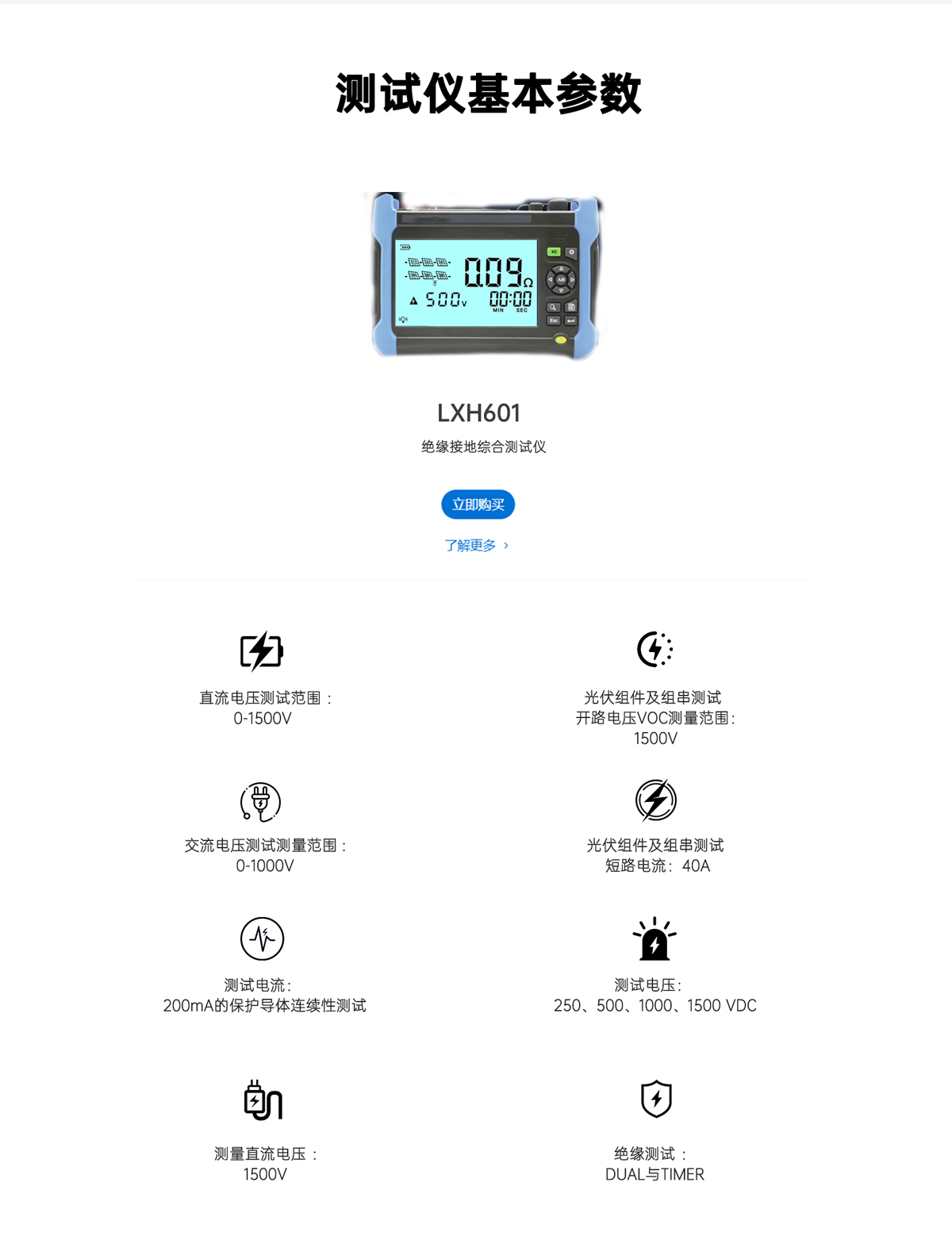

測試指標范圍Test the range of metrics

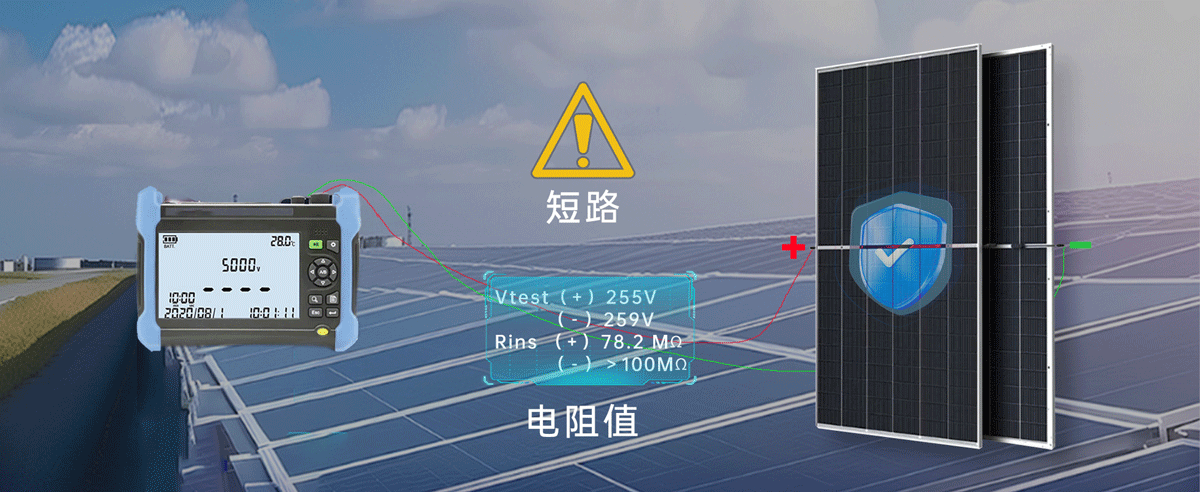

1.絕緣電阻的DUAL模式:是一種特定的測試模式，它通常用于同時檢測電路或設備中正負極對地的絕緣電阻值，是一種高效、準確的絕緣電阻測試模式，它在多個領域具有廣泛的應用價值。通過合理使用DUAI模式進行測試，可以及時發現并處理潛在的絕緣故障問題，保障電氣系統的安全穩定運行。

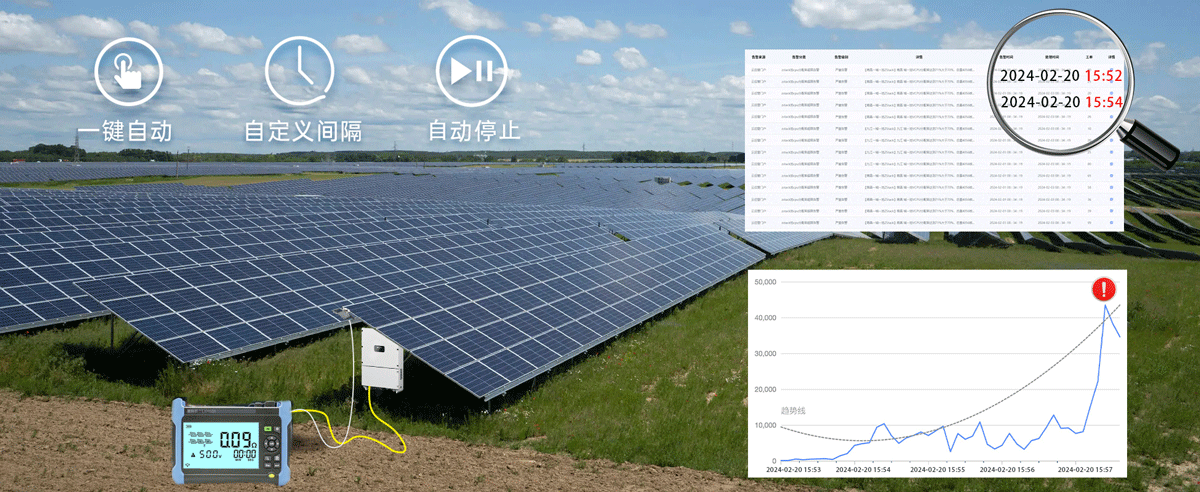

2.絕緣電阻的TIMER(定時器)模式:絕緣電阻測試中常用的功能，它允許測試人員設置特定的測試時間并在達到該時間后自動停止測試并顯示絕緣電阻值，這種模式特別適用于需要長時間穩定測試或批量測試的場景，能夠顯著提高測試效率和結果的準確性。
3.絕緣電阻故障定位GFL模式:用于檢測和定位電氣系統中對地絕緣故障的設備。它主要通過測量電氣系統相導體與大地之間的絕緣電陽，來實時監測和診斷定位絕緣故障點位置。用于光伏組件、光伏組串或整個光伏方陣的絕緣性能檢測，能夠定位由于水或潮濕滲透等引起的絕緣故障。
4.保護導體的連續性RPE模式:保護導體接地連續性電阻，用于衡量電氣設備的安全接地系統中，接地部分通過接地導體連接到接地點的電阻值，是電氣安全測試中的一個重要項目，主要用于檢測電氣設備的接地系統在故障條件下是否能夠有效工作。測試目的確保電氣產品在基本絕緣失效后，保護接地能有效并可靠地將危險電壓導至大地，防止對人體產生危害。
5.極性測試(PI):評估電氣設備絕緣系統的健康狀況，反映絕緣材料的干燥度、污染程度和潛在的絕緣缺陷。
性能優勢advantage
1.絕緣電阻測量 電壓高達 1500VDC
測量高達 1500V的直流電壓，測量高達 1000V 的交流 TRMS 電壓。DUAL和TIMER模式下的絕緣。測量參數 PI(極化指數)和 DAR(介電吸收比)的計算。每次測量的結果正常/不正常判定。符合標準 IEC/EN61557-2-4。用于 PC 連接的內置內存和 USB 輸出，在顯示屏上在線提供幫助。

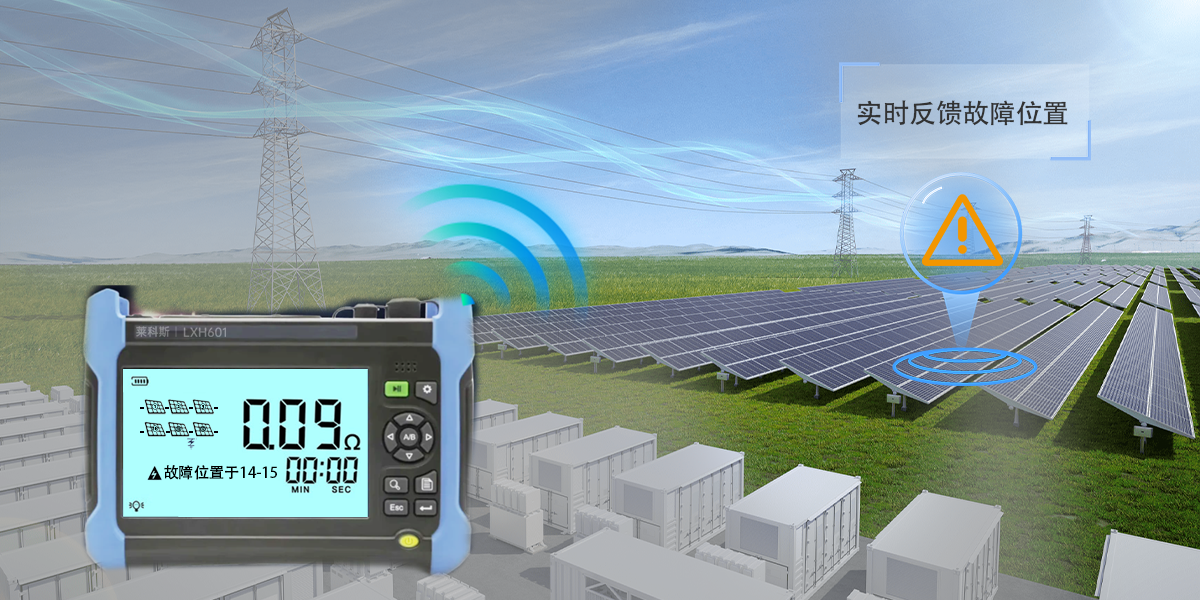

2. GFL 功能對組串中的絕緣故障位置進行定位
單路組串檢測：將單路光伏組串接入逆變器，并進行開機檢測。通過逆變器或配套的智能光伏App，可以獲取告警信息，從而初步判斷是否存在絕緣故障。逐步排查：如果檢測到絕緣阻抗低，接下來會逐步排查每個光伏組件或線纜。這通常涉及將“DC SWITCH”置于“OFF”和“ON”位置，以隔離和檢測各個部分。使用百分比值定位：在智能光伏App中，可以查看告警詳情界面的可能短路位置百分比值。這個百分比值可以幫助確定疑似故障位置在光伏組串中的具體位置。斷開與連接測試：通過斷開和連接疑似故障的光伏組件或優化器，可以進一步驗證故障位置。如果斷開某個部分后告警消失，則說明故障在該部分。
3.具有 200mA 的保護導體的連續性測試
具有200mA的保護導體的連續性測試是確保電氣設備的接地系統在故障條件下能夠有效工作的一種重要測試方法。這種測試方法主要用于驗證保護接地導體的連續性，確保其連接可靠，以便在電氣設備發生故障時能夠安全地將故障電流引入地面，防止觸電事故和設備損壞。
